對注塑模具設(shè)計(jì)的基本要求可概括為如下方面。

      保證塑件的質(zhì)量及尺寸穩(wěn)定性塑件的質(zhì)量 包括外觀質(zhì)量和內(nèi)部質(zhì)量，優(yōu)良的外觀質(zhì)量包括完整而清晰的結(jié)構(gòu)形狀，符合要求的表面粗糙度(包括蝕紋和噴砂等)，沒有熔接痕、銀紋、震紋及黑點(diǎn)、黑斑等注塑缺陷。優(yōu)良的內(nèi)部質(zhì)量包括不能存在組織疏松、氣泡及爍斑等注塑缺陷

      塑件的尺寸精度穩(wěn)定性取決于模具的制造精度、模具設(shè)計(jì)的合理性和注射工藝參數(shù)。而塑件的尺寸穩(wěn)定性通常只取決于后面兩種因素，塑件的尺寸穩(wěn)定性不好，通常是收縮率波動造成的。要控制塑件的收縮率，不但要有恰當(dāng)而穩(wěn)定的注射工藝參數(shù)，注塑加工廠在模具設(shè)計(jì)方面更要做到以下幾點(diǎn)。

      ①良好的溫度調(diào)節(jié)系統(tǒng)，將模具各部位的溫度控制在一個(gè)合理的范圍之內(nèi)。

      ②在多腔注塑模具中，排位要努力使模具達(dá)到溫度平衡和壓力平衡。

      ③要根據(jù)塑件的結(jié)構(gòu)和尺寸大小選擇合理的澆注系統(tǒng)。

透明產(chǎn)品出現(xiàn)透明度不良的原因有哪些？

①塑料中含有水分或有雜質(zhì)混入；②澆口尺寸過小、形狀不好或位置不好；③塑料模具表面不光潔，有水分或油污；④塑料溫度低，或模溫低；⑤料溫高或澆注系統(tǒng)剪切作用大，塑料分解；⑥融料與模具表面接觸不良或模具排氣不良；⑦潤滑劑不當(dāng)或用量過多；⑧塑料塑化不良，結(jié)晶性料冷卻不良、不均或制品壁厚不均；⑨注塑加工廠家注

塑料變色與發(fā)黃的缺陷定義

我們在注塑塑料件中，塑料注塑通常有變色、發(fā)黃是指產(chǎn)品顏色與指定的顏色有差異，主要呈現(xiàn)為產(chǎn)品發(fā)黃、發(fā)黑等。 對于淺色或亮色成品，色差或脫色現(xiàn)象比較容易出現(xiàn)，主要以塊狀的顏色差異體現(xiàn)。變色、發(fā)黃屬于產(chǎn)品的輕微缺陷，注塑加工廠可以和客戶商量確認(rèn)收貨標(biāo)準(zhǔn)，根據(jù)客戶的標(biāo)準(zhǔn)

什么是塑料洛氏硬度

塑料洛氏硬度是表示材料硬度的一種度量方法。測定時(shí)將一規(guī)定的壓頭以較小的負(fù)荷壓在試樣上，然后逐漸增至某一較大值，再回復(fù)到較小負(fù)荷。 塑料洛氏硬度用如此造成的試樣上壓痕深度的凈增加數(shù)來表示的材料硬度 值、根據(jù)壓頭的尺寸、加至負(fù)荷值I`}i大小，對應(yīng)規(guī)定了不同的 標(biāo)尺。例如，有k標(biāo)尺、L

高速注塑機(jī)和普通注塑機(jī)有什么區(qū)別？

一般來講，高速注塑機(jī)就是全電動機(jī)，普通注塑機(jī)都是液壓注塑機(jī)，而液壓注塑機(jī)相對運(yùn)行速度較慢。全電動高速注塑機(jī)使用的伺服馬達(dá)來實(shí)現(xiàn)開閉模，頂出脫模，原料注射儲料等等，運(yùn)轉(zhuǎn)速度即快又精密，大大提高或改善生產(chǎn)環(huán)境和生產(chǎn)效率。不過現(xiàn)在伺服電動注塑機(jī)只有鎖模力在850噸以下的機(jī)器。高速注塑機(jī)和普通注塑機(jī)的區(qū)別：1、

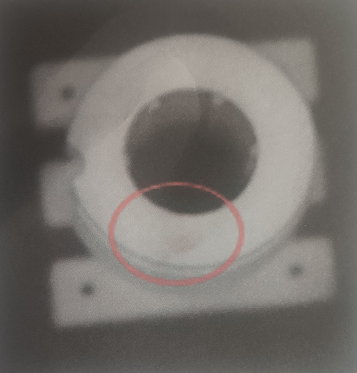

注塑成型熔接痕的缺陷及解決辦法

熔接痕熔接痕是由于來自不同方向的熔融樹脂前端部分被冷卻、在結(jié)合處未能完全融合而產(chǎn)生的。一般情況下，主要影響外觀，對涂裝、電鍍產(chǎn)生影響。嚴(yán)重時(shí)，對塑料制品強(qiáng)度產(chǎn)生影響（特別是在纖維增強(qiáng)樹脂時(shí)，尤為嚴(yán)重）可參考以下幾項(xiàng)予以改善：l）調(diào)整成型條件，提高流動性。如，提高樹脂溫度、提高模具溫度、提高注射壓力及速
